仪表电缆
NF M 87-202 EGPF 法标仪表缆
应用
NF M 87-202 EGFA 法标仪表线缆用于安全性较低的石油、石化装置，特别是传输交流或直流模拟信号。铅护套增强耐芳烃碳氢化合物
的能力。
标准
NF M 87-202
UTE C 32-014
NF C 32-020
IEC 60332-1
IEC 60332-3-24

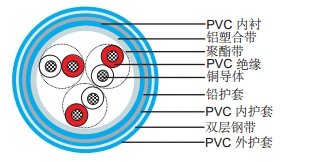

结构
| 导体 | 实心或绞合铜导体 |
|---|---|
| 绝缘 | 聚氯乙烯 （PVC） |
| 粘合带 | 聚酯带 |
| 总屏蔽 | 铝塑合带 |
| 内衬 | 聚氯乙烯 (PVC) |
| 铅护套 | |
| 铠装 | 双层钢带 |
| 外护套 | 聚氯乙烯 (PVC) (阻燃、防紫外线、防矿物油、防烃) |
| 护套颜色 | 亮蓝色 |
线芯标识
| 颜色 | 白色 | 红色 | 蓝色 | 黄色 |
|---|---|---|---|---|
| 2 线组 | X | X | ||
| 3 线组 | X | X | X | |
| 4 线组 | X | X | X | X |
白色的线芯上标注线对数或线组数
特点
额定电压：300/500V
操作温度：-40°C/+90°C
绝缘温度：MAX+50°C
最大电压：250V
测试电压：2000V
导体的最大直流电阻：
| 导体尺寸 | Ohm/km at +20°C |
|---|---|
| 1/0.80mm(0.50 sqmm) | 37.50 |
| 7/0.40mm(0.88 sqmm) | 21.40 |
| 7/0.53mm(1.50 sqmm) | 12.50 |
导体电容(nf/km)：
0.5 sqmm ≤ 145
0.88 sqmm ≤ 160
1.50 sqmm ≤ 180
类型/编码：
| 系列 1 | 2 线组，3 线组，4 线组的数量 / 01 到 27 |
|---|---|
| 系列 2 | 2 线组(IP) ,3 线组 (IT) , 4 线组 (IQ) |
| 系列 3 | 单芯截面积 05 (0.5mm2 ) , 09 (0.88 mm2 ) 或 15(1.5mm2 ) |
| 系列 4 | 总屏蔽(EG) 或者单屏蔽+总屏蔽(EI) |
| 系列 5 | 防护等级：无铠装(SF),铠装(FA), 铅护套 + 铠装(PF) |
电缆参数
| NF M 87-202 | 芯数x 横截面积 | 导体截面积 mm2 | 外径(mm) | 重量 (kg/km) | |
|---|---|---|---|---|---|
| 最小 | 最大 | ||||
| 01 IQ 05 EGPF | 1X4X0.50 | 0.5 | 11.3 | 12.6 | 453 |
| 02 IP 05 EGPF | 2X2X0.50 | 0.5 | 10.6 | 11.9 | 401 |
| 03 IP 05 EGPF | 3X2X0.50 | 0.5 | 13.7 | 15.7 | 635 |
| 07 IP 05 EGPF | 7X2X0.50 | 0.5 | 16.3 | 18.7 | 840 |
| 12 IP 05 EGPF | 12X2X0.50 | 0.5 | 19.4 | 22.2 | 1160 |
| 19 IP 05 EGPF | 19X2X0.50 | 0.5 | 22.9 | 26.3 | 1550 |
| 27 IP 05 EGPF | 27X2X0.50 | 0.5 | 25.9 | 19.8 | 1855 |
| 01 IQ 09 EGPF | ?1X4X0.88 | 0.88 | 12.7 | 14.6 | 575 |
| 01 IP 09 EGPF | 1X2X0.88 | 0.88 | 11.7 | 13.4 | 500 |
| 02 IP 09 EGPF | 2X2X0.88 | 0.88 | 11.8 | 13.2 | 485 |
| 03 IP 09 EGPF | 3X2X0.88 | 0.88 | 16.8 | 18.5 | 759 |
| 07 IP 09 EGPF | 7X2X0.88 | 0.88 | 20.8 | 22.9 | 1136 |
| 12 IP 09 EGPF | 12X2X0.88 | 0.88 | 25.2 | 27.8 | 1605 |
| 19 IP 09 EGPF | 19X2X0.88 | 0.88 | 30 | 33.1 | 2185 |
| 27 IP 09 EGPF | 27X2X0.88 | 0.88 | 34.3 | 37.9 | 2798 |
| 03 IP 09 EGPF | 3X2X0.88 | 0.88 | 16.2 | 18.6 | 825 |
| 07 IP 09 EGPF | 7X2X0.88 | 0.88 | 19.9 | 22.9 | 1205 |
| 12 IP 09 EGPF | 12X2X0.88 | 0.88 | 24.2 | 27.8 | 1740 |
| 19 IP 09 EGPF | 19X2X0.88 | 0.88 | 28.8 | 33 | 2300 |
| 27 IP 09 EGPF | 27X2X0.88 | 0.88 | 33 | 37.8 | 2910 |
| 01 IP 15 EGPF | 1X2X1.50 | 1.5 | 12.7 | 14.1 | 546 |
| 03 IP 15 EGPF | 3X2X1.50 | 1.5 | 18 | 19.8 | 887 |
| 07 IP 15 EGPF | 7X2X1.50 | 1.5 | 22.6 | 24.9 | 1362 |
| 12 IP 15 EGPF | 12X2X1.50 | 1.5 | 27.7 | 30.6 | 2039 |
| 19 IP 15 EGPF | 19X2X1.50 | 1.5 | 33.2 | 36.6 | 2783 |
| 27 IP 15 EGPF | 27X2X1.50 | 1.5 | 37.8 | 41.7 | 3556 |
| 01 IT 05 EGPF | 01X3X0.50 | 0.5 | 10.9 | 12.2 | 421 |
| 07 IT 05 EGPF | 7X3X0.50 | 0.5 | 18.5 | 20.4 | 959 |
| 12 IT 05 EGPF | 12X3X0.50 | 0.5 | 22.3 | 24.6 | 1353 |
| 19 IT 05 EGPF | 19X3X0.50 | 0.5 | 26.3 | 29 | 1838 |
| 01 IQ 09 EGPF | 1X4X0.88 | 0.88 | 13 | 14.4 | 573 |
| 01 IT 09 EGPF | 1X3X0.88 | 0.88 | 12 | 13.7 | 530 |
| 07 IT 09 EGPF | 7X3X0.88 | 0.88 | 23.1 | 25.5 | 1396 |
| 12 IT 09 EGPF | 12X3X0.88 | 0.88 | 28.2 | 31.1 | 2071 |
| 19 IT 09 EGPF | 19X3X0.88 | 0.88 | 33.6 | 37 | 2821 |
| 01 IT 15 EGPF | 1X3X1.50 | 1.5 | 13.1 | 14.6 | 594 |
| 07 IT 15 EGPF | 7X3X1.50 | 1.5 | 25.4 | 28 | 1785 |
| 12 IT 15 EGPF | 12X3X1.50 | 1.5 | 30.8 | 33.9 | 2526 |
| 19 IT 15 EGPF | 19X3X1.50 | 1.5 | 37 | 40.8 | 3617 |
